产品型号
此系列三相逆变器，3千瓦-160千瓦，直流48/96/192/384伏逆变交流380/400伏，可定制输出190/200伏
产品作用
逆变器将直流电转为三相交流电，用于商业、工厂、村庄、山头供电。逆变器还经常被用做ups电源，具有稳定电压、给电池充电等多种功能。
跨境货源
致力能源三相千瓦逆变器具有CE认证，可为国内贸易商跨境出口货源，我司提供逆变器研发、生产、代工、定制服务
▋ 千瓦逆变器型号
3千瓦/5千瓦/6千瓦逆变器：
8千瓦/10千瓦/12千瓦/16千瓦/20千瓦/24千瓦逆变器：
32千瓦/40千瓦/50千瓦/64千瓦逆变器：
80千瓦/96千瓦/100千瓦/120千瓦/128千瓦逆变器：
150千瓦/160千瓦逆变器：
▋ 千瓦逆变器技术参数
| 技术规格 |
| 型号 HDSX | 4KVA | 6KVA | 7KVA | 8KVA | 10KVA | 12.5KVA | 15KVA | 20KVA | 25KVA | 30KVA |
| 额定功率 | 3.2KW | 4.8KW | 5.6KW | 6.4KW | 8KW | 10KW | 12KW | 16KW | 20KW | 24KW |
| 峰值功率（20ms) | 9.6KVA | 14.4KVA | 16.8KVA | 19.2KVA | 24KVA | 30KVA | 36KVA | 48KVA | 60KVA | 72KVA |
| 启动电机 | 3HP | 4HP | 4HP | 4HP | 5HP | 6HP | 7HP | 10HP | 10HP | 15HP |
| 标准电池电压 | 48/96/192VDC | 96/192VDC |
| 机器尺寸(L*W*H mm) | 565*300*775 | 725*365*1010 |
| 包装尺寸(L*W*H mm) | 625*360*895 | 785*425*1135 |
| 净重量(kg) | 65 | 73 | 75 | 80 | 112 | 122 | 134 | 160 | 176 | 189 |
| 毛重量(kg)（木箱包装） | 78 | 86 | 88 | 93 | 136 | 146 | 158 | 184 | 200 | 213 |
| 安装方式 | 塔式 |
| 技术规格 |
| 型号 HDSX | 40KVA | 50KVA | 60KVA | 80KVA | 100KVA | 120KVA | 125KVA | 150KVA | 160KVA | 190KVA | 200KVA |
| 额定功率 | 32KW | 40KW | 48KW | 64KW | 80KW | 96KW | 100KW | 120KW | 128KW | 150KW | 160KW |
| 峰值功率（20ms) | 96KVA | 120KVA | 144KVA | 192KVA | 240KVA | 288KVA | 300KVA | 360KVA | 384KVA | 450KVA | 480KVA |
| 启动电机 | 15HP | 20HP | 25HP | 30HP | 40HP | 50HP | 50HP | 60HP | 60HP | 80HP | 80HP |
| 标准电池电压 | 192VDC | 384VDC |
| 机器尺寸(L*W*H mm) | 720*575*1275 | 875*720*1380 | 1123*900*1605 |
| 包装尺寸(L*W*H mm) | 785*640*1400 | 980*825*1560 | 1185*960*1750 |
| 净重量(kg) | 287 | 307 | 337 | 355 | 512 | 592 | 612 | 612 | 642 | 705 | 755 |
| 毛重量(kg) （木箱包装） | 320 | 340 | 370 | 388 | 552 | 632 | 652 | 652 | 692 | 755 | 805 |
| 安装方式 | 塔式 |
| 通用参数 |
| 输入 | 直流输入电压范围 | 10.5VDC-15VDC（单节电池电压） |
| 市电输入电压范围 | 380Vac/400Vac±10%(可定制190Vac/200Vac) |
| 市电输入频率范围 | 45Hz-55Hz（50Hz）/ 55Hz-65Hz（60Hz） |
| 最大市电充电电流 | 0-45A(视机型而定) |
| 市电充电方式 | 三段式（恒流，恒压，浮充） |
| 相制 | 3/N/PE |
| 输出 | 逆变输出效率 | ≥85% |
| 逆变输出电压 | 380Vac/400Vac±10%(可定制190Vac/200Vac) |
| 逆变输出频率 | 50/60Hz ±1% |
| 逆变输出波形 | 纯正弦波 |
| 逆变输出波形失真度 | 线性负载≤3% |
| 市电输出效率 | >99% |
| 市电输出电压 | 跟随市电输入 |
| 市电输出频率 | 跟随市电输入 |
| 电池模式空载损耗 | ≤2.5%额定功率（4KVA-30KVA机型）；≤1%额定功率（40KVA-200KVA机型） |
| 市电模式空载损耗 | ≤2%额定功率（市电充电器不工作） |
| 节能模式空载损耗 | ≤10W |
| 相制 | 3/N/PE |
电池
类型
| 阀控式铅酸电池 | 均充电压:13.8V; 浮充电压:13.7V(单节电池电压) |
| 自定义电池 | 可根据用户要求定制不同类型电池的充放电参数（可通过操作面板设置不同类型电池的充放电参数） |
| 保护 | 电池欠压报警 | 11V（单节电池电压） |
| 电池欠压保护 | 10.5V（单节电池电压） |
| 电池过压报警 | 15V（单节电池电压） |
| 电池过压保护 | 17V（单节电池电压） |
| 电池过压恢复电压 | 14.5V（单节电池电压） |
| 过载功率保护 | 自动保护（电池模式），断路器或保险（市电模式） |
| 逆变输出短路保护 | 自动保护（电池模式），断路器或保险（市电模式） |
| 温度保护 | >90°C（关闭输出） |
| 报警 | A | 正常工作状态，蜂鸣器无报警声 |
| B | 电池故障、电压异常、过载保护时，蜂鸣器每秒鸣叫4声 |
| C | 初次开机，机器正常时，蜂鸣器会提示5声 |
| 工作模式 | 逆变优先/市电优先（可设置） |
| 转换时间 | ≤4ms |
| 面板显示 | LCD |
| 冷却方式 | 强制风冷 |
| 通讯（选配） | RS485/手机APP（WIFI/GPRS) |
| 环境 | 工作温度 | -10℃~40℃ |
| 储存温度 | -15℃~60℃ |
| 海拔高度 | 2000m（超过需降额使用） |
| 噪音 | ≤65dB |
| 相对湿度 | 0%~95% ,无凝露 |
| 备注：请联系销售顾问获取产品最新规格 |
▋ 千瓦逆变器使用方法
HDSX系列逆变器支持太阳能输入、市电输入和发电机输入。注意：电池电压和逆变器电压必须一致，例如选择48V的逆变器，蓄电池亦需要配置48V。

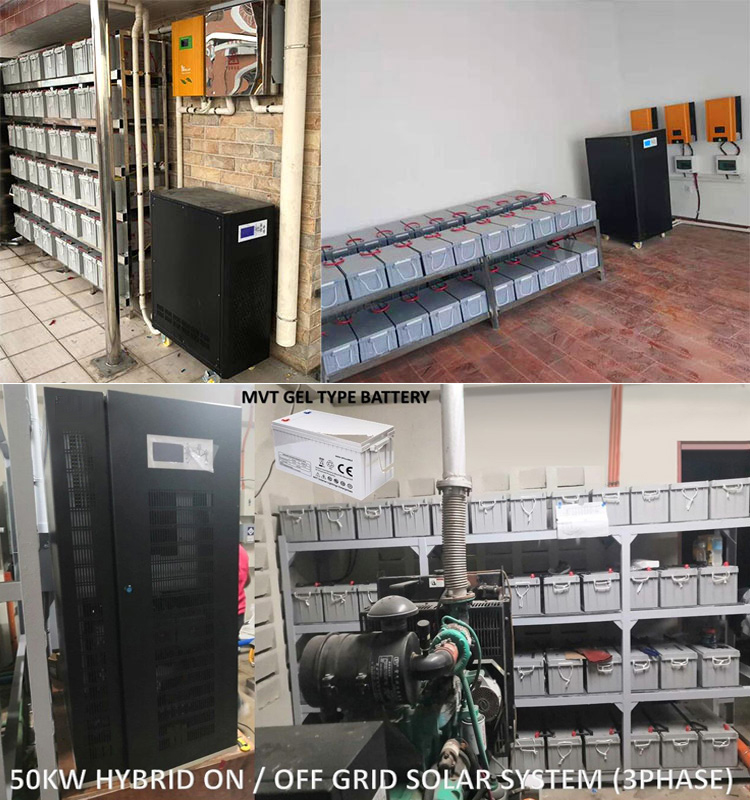

▋ 千瓦逆变器项目案例

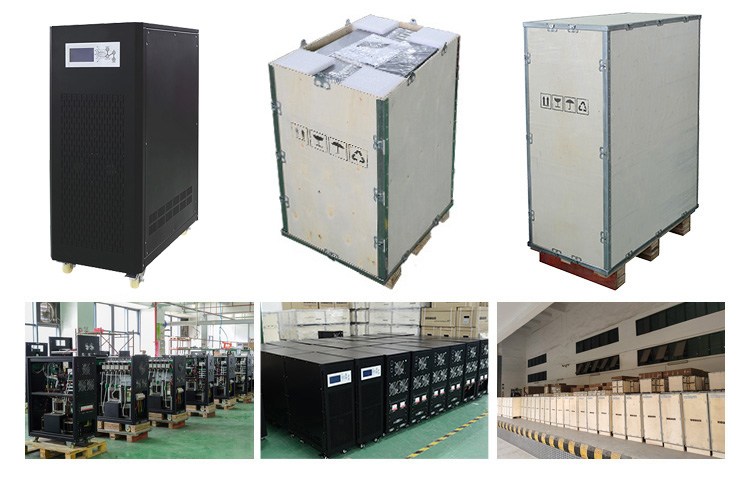

▋ 逆变器包装与发货
